EL NOSTRE DISPOSITIU IoT
ESP32 és un microcontrolador de baix cost i baix consum d'energia. Té un munt de pins a través dels quals pot interactuar amb el món físic, i incorpora connectivitat WiFi i Bluetooth.
Un microcontrolador és un dispositiu que té tots els elements bàsics d'un ordinador en un únic xip: processador, memòria i entrades i sortides.
Nosaltres l'utilitzarem integrat en una placa de desenvolupament. L'hem comprat aqui
![ESP32.jpg](https://static.wixstatic.com/media/82ee8a_da592f170473436680b605e4f82ea9ea~mv2.jpg/v1/fill/w_300,h_160,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/ESP32.jpg)
Sense entrar massa en detalls ... les seves característiques impressionen

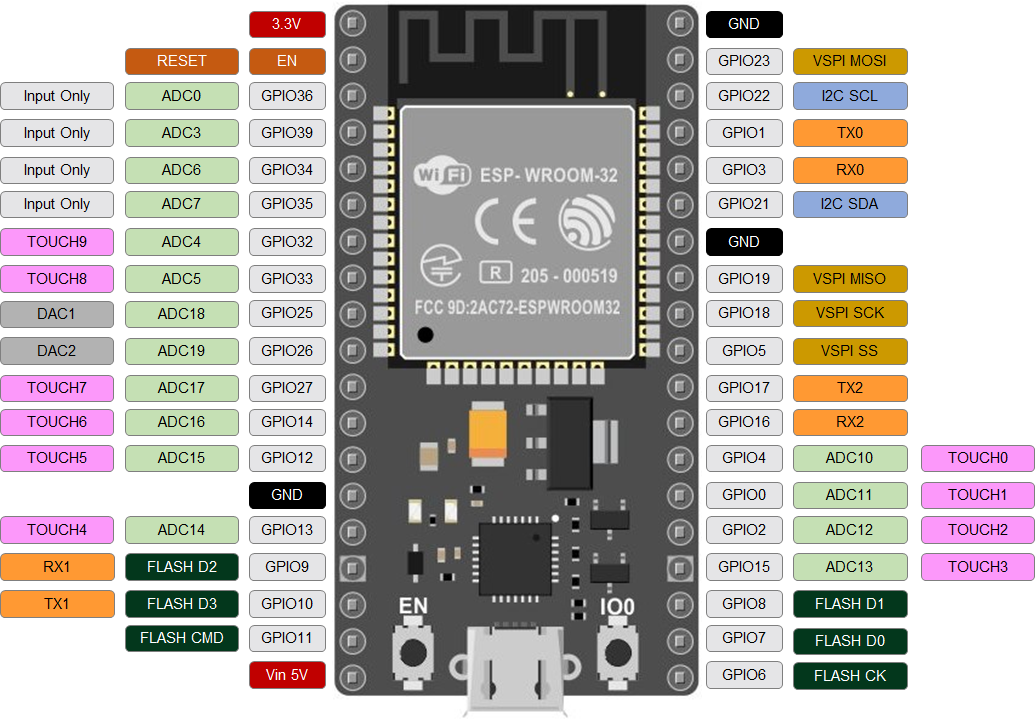

DIAGRAMA DE PINS
La placa que nosaltres utilitzem té 38 pins (32 GPIO*). Aquest diagrama mostra la seva disposició i la funció de cada un.
* GPIO (General Purpose Input/Output, Entrada/Sortida de propòsit general) és un pin sense propòsit específic definit.
ESP32 Datasheet - Pinout Reference (Random Nerd Tutorials)
PAUTES PER A LES CONNEXIONS
![Protoboard.jpg](https://static.wixstatic.com/media/82ee8a_41d220ebd1dc4433ae592721ae430e7b~mv2.jpg/v1/crop/x_551,y_0,w_3469,h_3147/fill/w_89,h_81,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/Protoboard.jpg)
En inserir la placa en una protoboard no queda espai per fer les connexions.
Una solució, empalmant dues plaques de 400 punts
Recorda com estan connectats els punts en una protoboard 👀 👉
Altres opcions:
podem utilitzar una protoboard de 750 punts, un shield específic per ESP32
(cal fer atenció al número de pins), o fer una adaptació amb impressió 3D 👇
