ESP32 és un circuit integrat de baix cost i alta integració SoC.


Un circuit integrat és un xip on es troben tots els components electrònics necessaris per realitzar una funció.

​

SoC (System on a Chip, sistema en un xip) descriu la tendència cada cop més freqüent d'usar tecnologies de fabricació que integren tots o gran part dels mòduls components d'un ordinador o qualsevol altre sistema informàtic o electrònic en un únic xip.

Nosaltres l'utilitzarem integrat en una placa de desenvolupament.

Sense entrar massa en detalls ... Les seves característiques impressionen:

El microcontrolador és 10 vegades més ràpid que el d'Arduino.

A més, l'arquitectura de 32 bits i doble nucli fa que la velocitat del processament de dades sigui molt superior.

​

Tot i la seva mida (una quarta part de la d'Arduino UNO), la quantitat de pins d'entrada i sortida que ofereix* es podria associar a la d'Arduino Mega, molt més gran.

* Hi ha plaques amb 30 pins i d'altres amb 36 o 38.

​

Inclou connectivitat WiFi i Bluetooth, a més de capacitat criptogràfica.

​

Nosaltres el programarem amb l'IDE Arduino, però també es pot fer amb altres llenguatges, com MicroPython ... inclús ArduinoBlocks.

​

El seu preu és assequible. Nosaltres l'hem comprat aqui.

kisspng-emoticon-smiley-computer-icons-e
1920px-Espressif_ESP32_Chip_Function_Blo

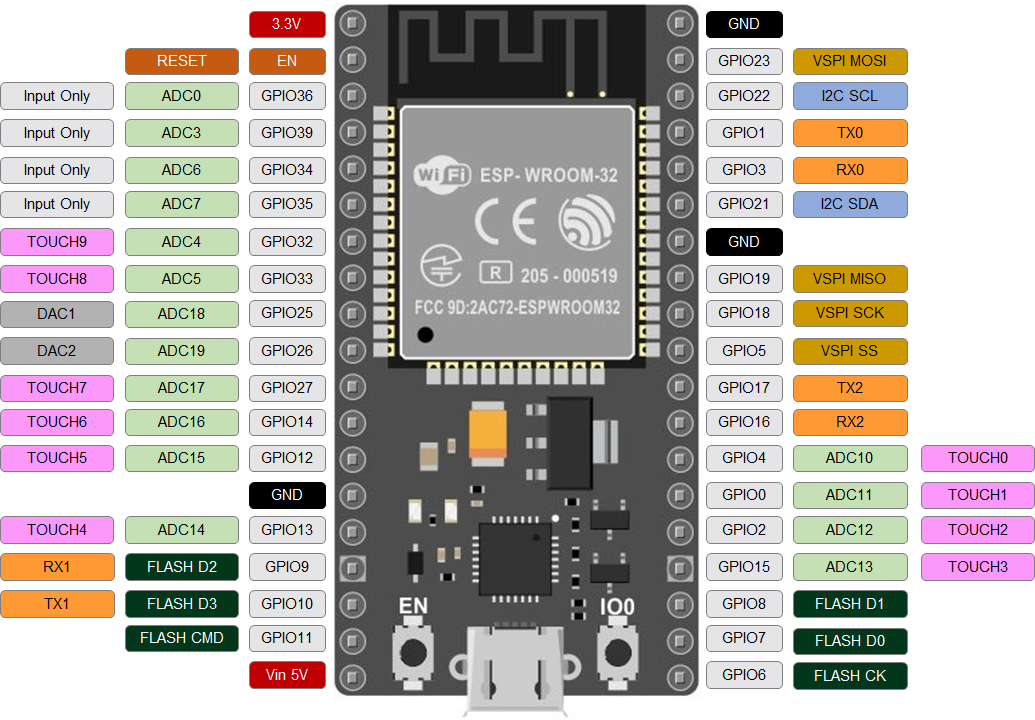

Diagrama de pins de l'ESP32

La placa que nosaltres utilitzem té 38 pins (32 GPIO*). Aquest diagrama mostra la seva disposició i la funció de cada un.

* GPIO (General Purpose Input/Output, Entrada/Sortida de propòsit general) és un pin sense propòsit específic definit.


Pinout versió 36 pins (2 pins GND menys que la de 38)

Pinout versió 30 pins

​

ESP32 Datasheet

ESP32 Pinout Reference (Random Nerd Tutorials)

El problema de les connexions

En inserir la placa en una protoboard no queda espai per fer les connexions.

​

La nostra solució, empalmant dues plaques de 400 punts

Altres opcions: podem utilitzar una protoboard de 750 punts, un shield específic per ESP32 (cal fer atenció al número de pins), o fer una adaptació amb impressió 3D.
